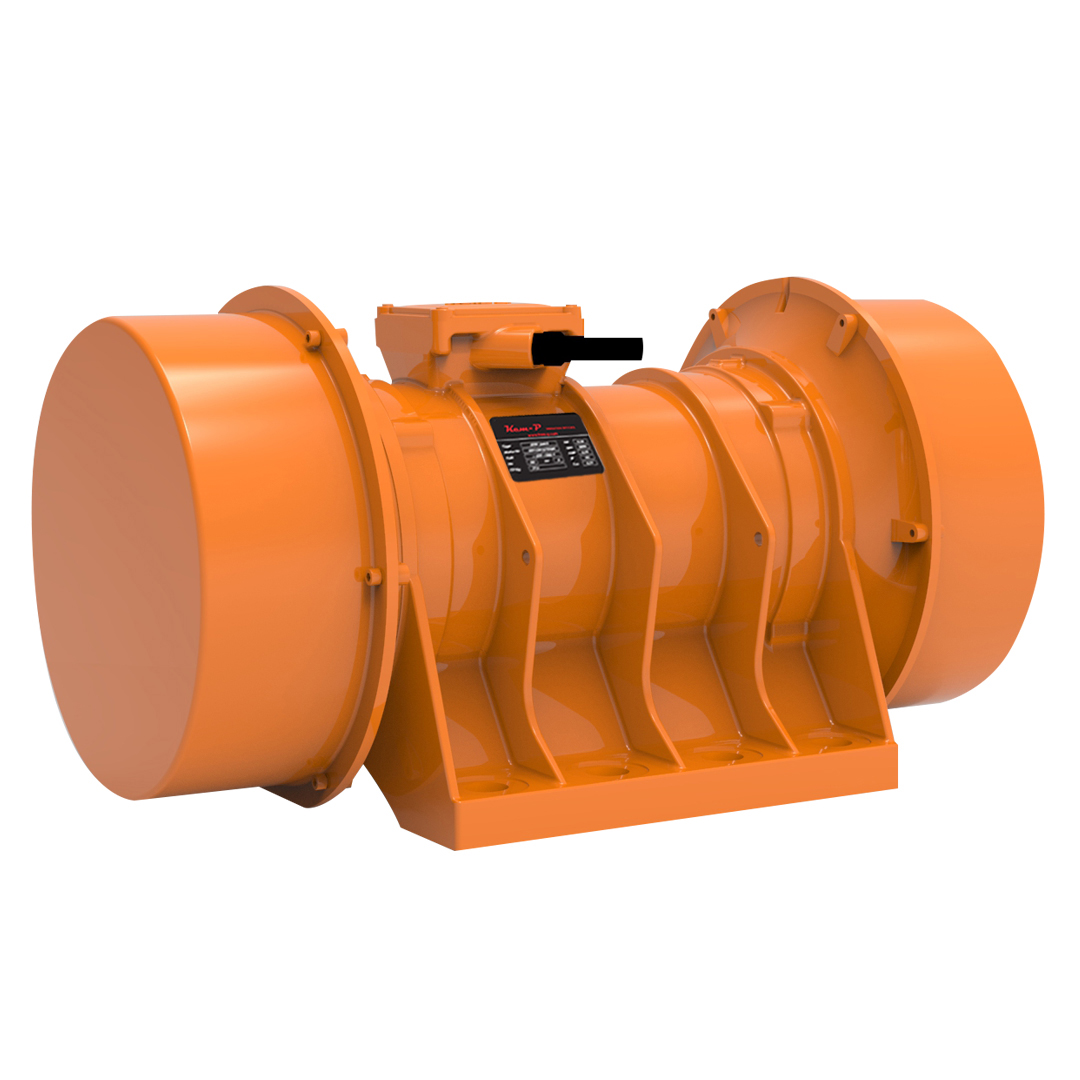

Endüstriyel Vibrasyon Motorları

kem-p-vibrasyon-motorlari-genel-endustriyel-serisi-kvm

KVM Serisi

2 (3000rpm), 4 (1500rpm), 6 (1000rpm) ve 8 (750rpm) kutuplu 20 kgf ile 21.000 kgf ile merkezkaç kuvveti sağlayan endüstriyel Kem-P KVM Serisi Vibrasyon Motorları, tüm endüstri alanlarında her türlü vibrasyon uygulamaları için kullanılır. Kem-P KVM Serisi Vibrasyon Motorları, yanıcı ve patlayıcı tozların bulunduğu tehlikeli ortamda uygulamalar için ATEX II 2D Ext b IIIC T 120C Db ve IP66 sertifikalarına sahiptir.

ATEX II 2D Ext b IIIC T 120C Db

Uzman Desteği

DAHA FAZLA BİLGİ İÇİN

BİZE ULAŞIN

Uygulama Alanları

Teknik Özellikler

Avantajlar

Sertifikalar

Uygulamalar

Sektörler

Genel olarak titreşimli makineler. Titreşimli elekler, titreşimli konveyörler ve ekstraktörler, sıkıştırma masaları, dökümhane kepçeleri, akışkan yatakları, spiral asansörler.

Voltajlar
12 - 24 DC
180 - 230 V
380 - 405/660-700 V AC
Santrifüj kuvveti 20 kgf ile 21.000 kgf

H sınıfı yalıtım
Mekaniksel koruma IP 66
Çalışma ortam sıcaklığı -30°C den +40°C ye
Universal ayak bağlantı ölçüleri
Kuvvetlendirilmiş güçlü ayak tasarımı, alüminyum alaşımlı metal enjeksiyonlu gövde
Yüksek kalite rulmanlar
PTC (Opsiyonel)
İsteğe uygun paslanmaz çelik kapaklar
“Gıda” uygulamaları için korozyon önleyici boya

ATEX Ex II3 D

Beton Sıkıştırma
Big Bag Boşaltma
Big Bag Doldurma
Big Bag Sıkıştırma
Dairesel Titreşimli Elekler
Dekorasyon İstasyonu
Filtrelerin Temizlenmesi
Kamyonlar ve Endüstriyel Araçlar
Parke ve Blok Makineleri
Semolina Purifyer
Şeyl Çalkalayıcılar
Silolar İçin Titreşimli Tabanlar
Silolar ve Hazneler için Titreşimli Ekstraktörler
Silolu Nakliye Araçları
Test için Titreşimli Tablolar
Titreşimli Akışkan Yataklar
Titreşimli Besleyiciler
Titreşimli Gravimetrik Ayırıcılar
Titreşimli Izgara Besleyiciler
Titreşimli Kanallar
Titreşimli Sıralayıcılar
Titreşimli Spiraller
Toprak Geri Kazanım Süzgeci
Torbalama Makineleri
Vibro Kurutucular
Vibropresler
Vibro Tarar

Yapı ve İnşaat Sektörü
Enerji Sektörü
Sistemler ve Makinalar
Ağır Sanayi Sektörü
Plastik ve Kimya Sektörü
Çevre Teknolojileri
Yem Sektörü
Gıda Sektörü
Beton ve Çimento Sektörü
Maden Sektörü
Taş Ocakları
Taş Kırma - Eleme

Teknik Dökümanlar

2 poles 3000 -50Hz / 3600 -60Hz

4 poles 1500rpm-50Hz / 1800rpm-60Hz

6 poles 1000rpm-50Hz / 1200rpm-60Hz

8 poles 7500rpm-50Hz / 900rpm-60Hz

Model Type	Gövde Size	II 2D Sınıfı Class	Santrifüj Kuvveti Centrifugal Force ( Kg/F ) 50Hz	Santrifüj Kuvveti Centrifugal Force ( Kg/F ) 60Hz	Santrifüj Kuvveti Centrifugal Force ( KN ) 50Hz	Santrifüj Kuvveti Centrifugal Force ( KN ) 60Hz	(*)Statik Moment Statical Moment ( Kgmm ) 50Hz	(*)Statik Moment Statical Moment ( Kgmm ) 60Hz	Ağırlık Weight ( Kg ) 50Hz	Ağırlık Weight ( Kg ) 60Hz	Giriş Gücü Input Power ( W ) 50Hz	Giriş Gücü Input Power ( W ) 60Hz	Nominal Akım Nom. Current ( A ) 400V 50Hz	Nominal Akım Nom. Current ( A ) 460V 60Hz	IA / IN 50Hz	IA / IN 60Hz
KVM-30-01-001	01	120°	49	53	0,481	0,520	4,9	3,7	4,5	4,3	100	110	0,23	0,20	2,30	2,70
KVM-30-01-002	01	120°	62	71	0,647	0,697	6,1	4,9	4,8	4,4	150	165	0,30	0,28	2,50	2,90
KVM-30-01-003	01	120°	153	132	1,501	1,295	15,2	9,1	4,9	4,6	180	190	0,35	0,32	3,30	3,30
KVM-30-01-004	01	120°	214	220	2,099	2,158	21,3	15,2	5,2	4,9	180	190	0,35	0,32	3,30	3,30
KVM-30-02-001	02	120°	301	290	3,443	2,845	29,9	20,0	8,4	8,1	270	300	0,58	0,60	3,50	3,60
KVM-30-02-002	02	120°	402	434	4,101	4,258	39,9	29,9	9	8,6	360	400	0,75	0,80	3,50	3,50
KVM-30-03-001	03-a	120°	565	543	5,543	5,327	56,2	37,5	14,7	14	470	550	0,80	0,92	4,00	4,00
KVM-30-03-002	03-a	120°	660	679	6,553	6,661	65,6	46,9	15	14,4	500	600	0,98	0,85	4,00	4,20
KVM-30-03-003	03-a	120°	754	814	7,397	7,985	74,9	56,2	15,4	14,7	550	650	1,00	0,90	4,30	5,00
KVM-30-04-001	04-a	120°	773	835	7,583	8,191	76,8	57,7	22	21,4	570	680	1,10	1,10	3,80	3,80
KVM-30-04-002	04-a	120°	889	835	8,721	8,191	88,4	57,7	22,4	21,4	600	700	1,20	1,10	3,80	4,00
KVM-30-04-003	04-a	120°	966	1002	9,476	9,830	96,0	69,2	22,7	21,8	650	750	1,30	1,35	4,00	4,10
KVM-30-04-004	04-a	120°	1082	1113	10,614	10,919	107,5	76,8	23	22	720	800	1,50	1,40	5,00	4,90
KVM-30-04-005	04-a	120°	1352	1391	13,263	13,646	134,4	96,0	24,4	23	1000	1100	2,20	2,00	5,20	5,20
KVM-30-05-001	05-a	120°	1632	1692	16,010	16,599	162,2	116,8	34,8	33,5	1500	1500	2,40	2,10	5,40	6,00
KVM-30-05-002	05-a	120°	1830	1880	17,952	18,443	181,9	129,8	36	34	1725	1725	2,67	2,41	5,90	6,00
KVM-30-05-003	05-a	120°	1960	2162	20,493	21,209	194,6	149,3	36,3	35	2000	2000	3,30	2,90	6,00	6,20
KVM-30-05-004	05-a	120°	2285	2350	23,338	23,054	227,0	162,2	37,3	35,4	2200	2250	3,50	3,40	6,10	6,40
KVM-30-06-001	06-a	--	2495	2554	24,476	25,055	248,0	176,3	89	87	2300	2400	3,80	3,50	5,10	5,70
KVM-30-06-002	06-a	--	2930	2852	28,743	27,978	292,1	196,9	90	88	2650	2780	4,37	4,00	5,90	6,00
KVM-30-06-003	06-a	--	3512	3245	34,453	31,833	349,1	224,0	93	90	3200	3300	4,60	4,30	6,00	6,30
KVM-30-06-004	06-a	--	4081	5012	40,035	49,168	405,7	345,9	94	92	4350	4400	6,80	5,95	7,00	7,30
KVM-30-06-005	06-a	--	5029	6070	49,334	59,547	499,9	419,0	96	95	5000	5000	8,20	7,10	8,50	8,70
KVM-30-09-001	09-a	--	6571	6536	64,462	64,118	653,2	451,2	260	258	8000	8000	13,30	12,00	8,30	8,50
KVM-30-09-002	09-a	--	7635	7656	74,899	75,105	758,9	528,5	270	267	9000	8800	15,20	13,50	8,50	8,70
KVM-30-09-003	09-a	--	9020	9006	88,486	88,349	896,6	621,7	278	275	10000	9500	17,00	13,50	8,30	8,60

KEM P vibrasyon motorlari KVM 1

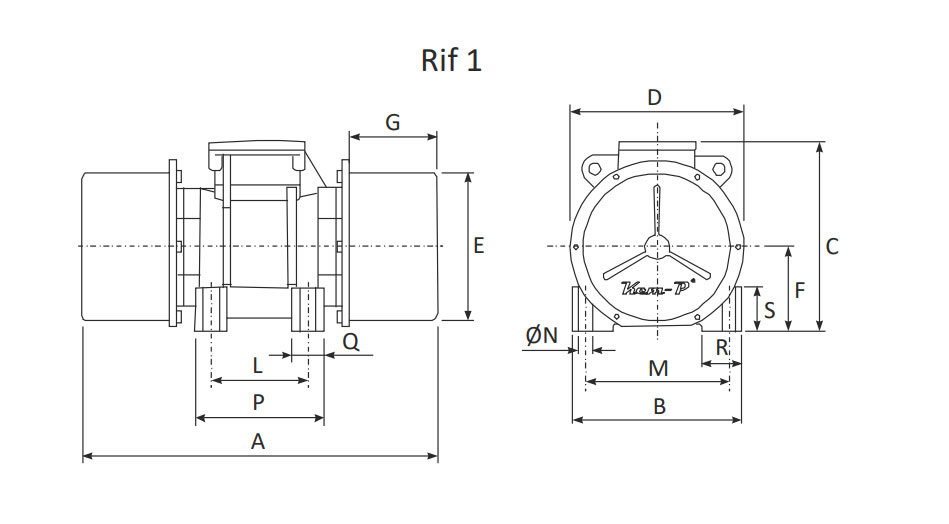

Gövde Ölçüleri -Overall Dimensions (mm)

Model Type	Gövde Size	Rif	A	B	C	D	ØE	F	G	L	M	ØN		P	Q	R	S
KVM-30-01-001	01	1	241	125	145	109	100	58	60,5	70÷74	106	8,75	4	90	23	23	23
KVM-30-01-002	01	1	241	125	145	109	100	58	60,5	70÷74	106	8,75	4	90	23	23	23
KVM-30-01-003	01	1	241	125	145	109	100	58	60,5	70÷74	106	8,75	4	90	23	23	23
KVM-30-01-004	01	1	241	125	145	109	100	58	60,5	70÷74	106	8,75	4	90	23	23	23
KVM-30-02-001	02	1	300	153	182	135	123	72	74,5	90	125	13,5	4	117	27	27	30
KVM-30-02-002	02	1	300	153	182	135	123	72	74,5	90	125	13,5	4	117	27	27	30
KVM-30-03-001	03-a	1	315	190	208	187	155	90,5	65	100÷105	140÷160	12	4	133	33	40	45
KVM-30-03-002	03-a	1	315	190	208	187	155	90,5	65	100÷105	140÷160	12	4	133	33	40	45
KVM-30-03-003	03-a	1	315	190	208	187	155	90,5	65	100÷105	140÷160	12	4	133	33	40	45
KVM-30-04-001	04-a	1	405	210	237	215	182	104	92	120	170	17	4	160	40	50	53,5
KVM-30-04-002	04-a	1	405	210	237	215	182	104	92	120	170	17	4	160	40	50	53,5
KVM-30-04-003	04-a	1	405	210	237	215	182	104	92	120	170	17	4	160	40	50	53,5
KVM-30-04-004	04-a	1	405	210	237	215	182	104	92	120	170	17	4	160	40	50	53,5
KVM-30-04-005	04-a	1	405	210	237	215	182	104	92	120	170	17	4	160	40	50	53,5
KVM-30-05-001	05-a	1	426	235,5	259	258	221	117	84	140÷150	190	18,5	4	194	50	51	56
KVM-30-05-002	05-a	1	426	235,5	259	258	221	117	84	140÷150	190	18,5	4	194	50	51	56
KVM-30-05-003	05-a	1	426	235,5	259	258	221	117	84	140÷150	190	18,5	4	194	50	51	56
KVM-30-05-004	05-a	1	426	235,5	259	258	221	117	84	140÷150	190	18,5	4	194	50	51	56
KVM-30-06-001	06-a	2	584	285	290	280	242	133	114	155	225	22	4	266	**	70	30
KVM-30-06-002	06-a	2	584	285	290	280	242	133	114	155	225	22	4	266	**	70	30
KVM-30-06-003	06-a	2	584	285	290	280	242	133	114	155	225	22	4	266	**	70	30
KVM-30-06-004	06-a	2	584	285	290	280	242	133	114	155	225	22	4	266	**	70	30
KVM-30-06-005	06-a	2	584	285	290	280	242	133	114	155	225	22	4	266	**	70	30
KVM-30-09-001	09-a	3	745	395	411,5	398	359,5	196	115	100x2	320	28	6	358	**	93	40
KVM-30-09-002	09-a	3	745	395	411,5	398	359,5	196	115	100x2	320	28	6	358	**	93	40
KVM-30-09-003	09-a	3	745	395	411,5	398	359,5	196	115	100x2	320	28	6	358	**	93	40

Model - Type	Gövde Size	II 2D Sınıfı Class	Santrifüj Kuvveti Centrifugal Force ( Kg/F ) 50Hz	Santrifüj Kuvveti Centrifugal Force ( Kg/F ) 60Hz	Santrifüj Kuvveti Centrifugal Force ( KN ) 50Hz	Santrifüj Kuvveti Centrifugal Force ( KN ) 60Hz	(*)Statik Moment Statical Moment ( Kgmm ) 50Hz	(*)Statik Moment Statical Moment ( Kgmm ) 60Hz	Ağırlık Weight ( Kg ) 50Hz	Ağırlık Weight ( Kg ) 60Hz	Giriş Gücü Input Power ( W ) 50Hz	Giriş Gücü Input Power ( W ) 60Hz	Nominal Akım Nom. Current ( A ) 400V 50Hz	Nominal Akım Nom. Current ( A ) 460V 60Hz	IA - IN 50Hz	IA - IN 60Hz
KVM-15-01-001	01	120°	23	22	0,226	0,216	9,1	6,1	4,5	4,3	80	85	0,20	0,20	2,00	2,00
KVM-15-01-002	01	120°	31	33	0,304	0,324	12,3	9,1	4,7	4,5	80	85	0,20	0,20	2,00	2,00
KVM-15-01-003	01	120°	53	55	0,520	0,540	21,1	15,2	5,2	4,9	95	105	0,21	0,21	2,10	2,50
KVM-15-01-004	01	120°	84	88	0,824	0,863	33,4	24,3	6	5,6	95	105	0,21	0,21	3,30	3,70
KVM-15-02-001	02	120°	214	99	2,09	1,952	85,1	54,9	11	10	180	190	0,45	0,37	2,20	2,50
KVM-15-02-003	02	120°	242	239	2,374	2,345	96,2	66,0	11,5	10,7	240	270	0,52	0,45	2,40	2,50
KVM-15-03-001	03-b	120°	319	319	3,129	3,129	126,8	88,1	17,2	16	270	285	0,60	0,55	2,50	2,50
KVM-15-03-002	03-b	120°	415	418	4,071	4,101	165,0	115,4	18,6	17	310	370	0,66	0,66	2,60	3,00
KVM-15-03-003	03-b	120°	512	597	5,023	5,857	203,6	164,8	20,6	19,2	340	400	0,71	0,71	3,20	3,90
KVM-15-04-001	04-a	120°	735	704	7,210	6,906	292,2	194,4	28	25,6	475	525	0,92	0,90	3,00	3,20
KVM-15-04-002	04-b	120°	865	823	8,486	8,074	343,9	227,2	30,3	27	570	630	1,10	1,08	3,00	3,30
KVM-15-04-003	04-b	120°	1110	1010	10,889	9,908	441,3	278,9	34,2	28,5	600	680	1,16	1,14	3,60	3,90
KVM-15-04-004	04-c	120°	1306	1246	12,812	12,223	519,3	344,0	36,3	31,3	720	816	1,36	1,30	4,00	4,00
KVM-15-05-001	05-b	120°	1477	1604	14,489	15,735	587,2	442,9	45	42,8	950	1100	1,50	1,50	4,10	4,40
KVM-15-05-002	05-a	120°	1765	1920	17,315	18,835	701,7	530,1	46,7	34	1140	1185	1,80	1,80	4,40	4,70
KVM-15-05-003	05-a	120°	2089	2092	20,493	20,523	830,6	577,6	52,9	35	1200	1250	2,20	2,00	4,50	4,50
KVM-15-05-004	05-a	120°	2379	2358	23,338	23,112	945,8	650,5	54,5	35,4	1300	1400	2,30	2,10	4,90	4,90
KVM-15-06-001	06-a	--	2568	2520	25,192	24,721	1021,0	695,8	105	87	1450	1525	2,56	2,40	5,80	5,80
KVM-15-06-002	06-a	--	2758	2519	27,056	24,711	1096,5	695,5	107	88	1700	1800	3,30	3,10	6,00	5,90
KVM-15-06-003	06-a	--	3150	3142	30,902	30,823	1252,4	867,5	109	90	2000	2100	3,65	3,60	6,40	6,40
KVM-15-07-001	07-a	--	3844	3780	37,710	37,062	1528,3	1043,7	146	92	2200	2450	4,60	4,70	6,70	6,70
KVM-15-07-002	07-a	--	4403	4110	43,193	40,319	1750,6	1134,8	148	95	2900	3100	5,10	5,10	7,00	6,90
KVM-15-08-001	08-a	--	5552	5189	54,465	50,904	2207,4	1432,7	182	258	3300	3300	5,40	4,90	7,00	6,90
KVM-15-08-002	08-a	--	6224	6194	61,057	60,763	2474,6	1710,2	184	267	4350	4500	7,60	7,40	7,20	7,10
KVM-15-09-001	09-a	--	6640	6607	65,138	64,815	2640,0	1824,2	293	275	6000	6000	10,50	9,50	6,70	6,70
KVM-15-09-002	09-a	--	7408	7189	72,672	70,524	2845,3	1984,9	296	275	6500	6800	11,00	11,00	7,10	6,90
KVM-15-09-003	09-a	--	8195	8021	80,393	78,686	3258,2	2214,6	299	275	7000	8000	11,50	11,50	7,00	7,00
KVM-15-10-001	10-a	--	9611	9079	94,284	89,065	3821,2	2506,7	351	275	7500	8500	12,50	12,00	6,70	6,20
KVM-15-10-002	10-a	--	11444	10878	112,266	106,713	4550,0	3003,4	361	275	11000	11000	19,00	16,00	7,00	6,80

KEM P vibrasyon motorlari KVM 1

Gövde Ölçüleri -Overall Dimensions (mm)

Model Type	Gövde Size	Rif	A	B	C	D	ØE	F	G	L	M	ØN	P	Q	R	S
KVM-15-01-001	01	1	242,5	125	145	109	100	58	60,5	62÷74	106	8,75	4	90	23	23	23
KVM-15-01-002	01	1	242,5	125	145	109	100	58	60,5	62÷74	106	8,75	4	90	23	23	23
KVM-15-01-003	01	1	242,5	125	145	109	100	58	60,5	62÷74	106	8,75	4	90	23	23	23
KVM-15-01-004	01	1	242,5	125	145	109	100	58	60,5	62÷74	106	8,75	4	90	23	23	23
KVM-15-02-001	02	1	300	153	182	135	123	72	74,5	90	125	13,5	4	117	27	27	30
KVM-15-02-003	02	1	300	153	182	135	123	72	74,5	90	125	13,5	4	117	27	27	30
KVM-15-03-001	03-b	1	365	190	208	187	155	90,5	96,5	100÷105	140÷160	12	4	133	33	40	45
KVM-15-03-002	03-b	1	365	190	208	187	155	90,5	96,5	100÷105	140÷160	12	4	133	33	40	45
KVM-15-03-003	03-b	1	365	190	208	187	155	90,5	96,5	100÷105	140÷160	12	4	133	33	40	45
KVM-15-04-001	04-a	1	400	210	237	215	182	104	92	120	170	17	4	160	40	50	53,5
KVM-15-04-002	04-b	1	439	210	237	215	182	104	112,5	120	170	17	4	160	40	50	53,5
KVM-15-04-003	04-b	1	439	210	237	215	182	104	112,5	120	170	17	4	160	40	50	53,5
KVM-15-04-004	04-b	1	439	210	237	215	182	104	112,5	120	170	17	4	160	40	50	53,5
KVM-15-05-001	05-b	1	482	235,5	259	258	221	117	112	140÷150	190	18,5	4	194	50	51	56
KVM-15-05-002	05-b	1	482	235,5	259	258	221	117	112	140÷150	190	18,5	4	194	50	51	56
KVM-15-05-003	05-b	1	482	235,5	259	258	221	117	112	140÷150	190	18,5	4	194	50	51	56
KVM-15-05-004	05-b	1	482	235,5	259	258	221	117	112	140÷150	190	18,5	4	194	50	51	56
KVM-15-06-001	06-a	2	580	280	275	280	242	133	114	155	225	22	4	252,5	**	64	30
KVM-15-06-002	06-a	2	580	280	275	280	242	133	114	155	225	22	4	252,5	**	64	30
KVM-15-06-003	06-a	2	580	280	275	280	242	133	114	155	225	22	4	252,5	**	64	30
KVM-15-07-001	07-a	2	595	320	315	327	283	160	110	155	255	22	4	284	**	74	35
KVM-15-07-002	07-a	2	595	320	315	327	283	160	110	155	255	22	4	284	**	74	35
KVM-15-08-001	08-a	2	667	342	342	354	310	172	108	180	280	25	4	311	**	71	30
KVM-15-08-002	08-a	2	667	342	342	354	310	172	108	180	280	25	6	311	**	71	40
KVM-15-09-001	09-a	3	745	395	405	398	359,5	196	115	100x2	320	28	6	340	**	78	40
KVM-15-09-002	09-a	3	745	395	405	398	359,5	196	115	100x2	320	28	6	340	**	78	40
KVM-15-09-003	09-a	3	745	395	405	398	359,5	196	115	100x2	320	28	6	340	**	78	40
KVM-15-10-001	10-a	3	816	463	411,5	467	412	222	116	125x2	380	38	6	398	**	88	50
KVM-15-10-002	10-a	3	816	463	431,5	467	412	222	116	125x2	380	38	6	398	**	88	50

Model Type	Gövde Size	II 2D Sınıfı Class	Santrifüj Kuvveti Centrifugal Force ( Kg/F ) 50Hz	Santrifüj Kuvveti Centrifugal Force ( Kg/F ) 60Hz	Santrifüj Kuvveti Centrifugal Force ( KN ) 50Hz	Santrifüj Kuvveti Centrifugal Force ( KN ) 60Hz	(*)Statik Moment Statical Moment ( Kgmm ) 50Hz	(*)Statik Moment Statical Moment ( Kgmm ) 60Hz	Ağırlık Weight ( Kg ) 50Hz	Ağırlık Weight ( Kg ) 60Hz	Giriş Gücü Input Power ( W ) 50Hz	Giriş Gücü Input Power ( W ) 60Hz	Nominal Akım Nom. Current ( A ) 400V 50Hz	Nominal Akım Nom. Current ( A ) 460V 60Hz	IA / IN 50Hz	IA / IN 60Hz
KVM-10-03-001	03-b	120°	185	266	1,815	2,609	165,5	165,3	19	19	240	280	0,53	0,54	2,00	2,00
KVM-10-03-002	03-b	120°	228	328	2,237	3,218	204,0	203,8	20,5	20,5	260	300	0,55	0,56	2,00	210
KVM-10-04-001	04-a	120°	312	450	3,061	4,415	279,1	279,6	29	29,6	320	350	0,70	0,68	2,80	290
KVM-10-04-002	04-b	120°	582	627	5,199	6,151	474,1	389,5	35,7	33	450	520	0,95	0,95	2,90	3,10
KVM-10-05-001	05-b	120°	793	806	7,779	7,907	709,4	500,7	47,3	44,8	540	600	1,05	0,98	3,00	3,00
KVM-10-05-002	05-b	120°	982	1069	9,633	10,478	878,5	664,1	54,2	50,9	720	800	1,40	1,30	3,00	3,10
KVM-10-05-003	05-c	120°	1215	1210	11,919	11,870	1086,9	751,7	58,3	52,8	760	810	1,44	1,44	3,10	3,10
KVM-10-05-004	05-c	120°	1355	1330	12,871	12,851	1212,0	826,0	60	55	800	900	1,60	1,60	3,30	3,30
KVM-10-05-005	05-c	120°	1572	1571	15,421	15,412	1406,3	976,0	67	60,5	900	980	1,80	1,80	3,40	3,40
KVM-10-06-001	06-b	--	1644	1693	16,128	16,608	1470,7	1051,7	113	107,5	1000	1200	2,80	2,80	3,70	3,70
KVM-10-06-002	06-b	--	1823	1968	17,884	19,306	1630,8	1222,6	119	113,5	1200	1400	3,00	3,00	4,00	4,10
KVM-10-06-003	06-c	--	2234	2376	21,916	23,309	1998,5	1476,1	128	120	1500	1800	3,20	3,20	4,50	4,60
KVM-10-07-001	07-b	--	3003	3290	29,459	32,275	2686,4	2043,9	168	169	2000	2100	4,40	4,20	5,00	5,20
KVM-10-08-001	08-b	--	4169	4591	40,898	45,038	3729,5	2852,1	210	200	2600	3000	5,00	5,00	5,50	5,90
KVM-10-08-002	08-b	--	4591	4988	45,038	48,932	4107,0	3098,7	221	211	3000	3300	6,50	6,50	5,80	6,00
KVM-10-08-003	08-b	--	5009	5417	49,138	53,141	4480,9	3365,2	226	214	4000	4650	8,20	8,20	5,80	6,10
KVM-10-09-001	09-b	--	6051	5831	59,360	57,202	5413,0	3622,4	333	315	4500	4900	8,80	8,80	5,50	5,30
KVM-10-09-002	09-b	--	6952	6493	68,199	63,696	6219,0	4033,6	340	320	5500	6000	9,50	9,50	6,00	5,80
KVM-10-09-003	09-c	--	8876	8847	87,074	86,789	7940,1	5496,0	377	344	7500	8000	14,40	13,00	6,20	6,20
KVM-10-09-004	09-c	--	9800	9822	96,138	96,354	8766,7	6101,7	400	390	8200	8500	14,80	13,20	6,30	6,30
KVM-10-10-001	10-b	--	10210	9916	100,160	97,276	9133,5	6160,1	428	405	8500	8800	15,00	14,30	6,50	6,30
KVM-10-10-002	10-c	--	12916	12519	126,706	122,811	11554,2	7777,1	476	443	9800	10800	17,00	16,70	6,40	6,30
KVM-10-10-003	10-c	--	13788	13503	135,260	132,464	12334,3	8388,4	480	448	10000	10400	17,20	17,00	6,50	6,40
KVM-10-11-001	11-a	--	15958	14940	156,548	146,561	14275,4	9281,1	605	554	12800	13000	19,00	18,50	5,70	5,40
KVM-10-11-002	11-b	--	18931	19600	185,713	192,276	16935,0	12176,0	660	599	13500	14000	25,50	24,50	5,70	5,90
KVM-10-11-003	11-b	--	20949	19584	205,510	192,119	18740,2	12166,0	670	606	14500	15200	26,50	25,50	5,40	5,20

KEM P vibrasyon motorlari KVM 1

Gövde Ölçüleri -Overall Dimensions (mm)

Model Type	Gövde Size	Rif	A	B	C	D	ØE	F	G	L	M	ØN	P	Q	R	S
KVM-10-03-001	03-b	1	365	190	208	187	155	90,5	96,5	100÷105	140÷160	12	4	133	33	40	45
KVM-10-03-002	03-b	1	365	190	208	187	155	90,5	96,5	100÷105	140÷160	12	4	133	33	40	45
KVM-10-04-001	04-a	1	400	210	237	215	182	104	92	120	170	17	4	160	40	50	53,5
KVM-10-04-002	04-b	1	439	210	237	215	182	104	112,5	120	170	17	4	160	40	50	53,5
KVM-10-05-001	05-b	1	482	235,5	259	258	221	117	112	140÷150	190	18,5	4	194	50	51	56
KVM-10-05-002	05-b	1	482	235,5	259	258	221	117	112	140÷150	190	18,5	4	194	50	51	56
KVM-10-05-003	05-c	1	566	235,5	259	258	221	117	154	140÷150	190	18,5	4	194	50	51	56
KVM-10-05-004	05-c	1	566	235,5	259	258	221	177	154	140÷150	190	18,5	4	194	50	51	56
KVM-10-05-005	05-c	1	566	235,5	259	258	221	117	154	140÷150	190	18,5	4	194	50	51	56
KVM-10-06-001	06-b	2	650	280	275	280	242	133	149	155	225	22	4	252,5	**	64	30
KVM-10-06-002	06-b	2	650	280	275	280	242	133	149	155	225	22	4	252,5	**	64	30
KVM-10-06-003	06-c	2	720	280	275	280	242	133	184	155	225	22	4	252,5	**	64	30
KVM-10-07-001	07-b	2	687	320	315	327	283	160	157	155	255	22	4	284	**	74	35
KVM-10-08-001	08-b	2	793	342	342	354	310	172	172	180	280	25	4	311	**	71	40
KVM-10-08-002	08-b	2	793	342	342	354	310	172	172	180	280	25	4	311	**	71	40
KVM-10-08-003	08-b	2	793	342	342	354	310	172	172	180	280	25	4	311	**	71	40
KVM-10-09-001	09-b	3	863	395	405	398	359,5	196	175	100x2	320	28	6	340	**	78	40
KVM-10-09-002	09-b	3	863	395	405	398	359,5	196	175	100x2	320	28	6	340	**	78	40
KVM-10-09-003	09-c	3	913	395	405	398	359,5	196	200	100x2	320	28	6	340	**	78	40
KVM-10-09-004	09-c	3	913	395	405	398	359,5	196	200	100x2	320	28	6	340	**	78	40
KVM-10-10-001	10-b	3	926	463	431,5	467	412	222	171	125x2	380	38	6	398	**	88	50
KVM-10-10-002	10-c	3	998	463	431,5	467	412	222	202	125x2	380	38	6	398	**	88	50
KVM-10-10-003	10-c	3	998	463	431,5	467	412	222	202	125x2	380	38	6	398	**	88	50
KVM-10-11-001	11-a	4	1050	574	515	541	486	268,5	196	140x3	480	45	8	536	**	115	50
KVM-10-11-002	11-a	4	1050	574	515	541	486	268,5	196	140x3	480	45	8	536	**	115	50
KVM-10-11-003	11-a	4	1050	574	515	541	486	268,5	196	140x3	480	45	8	536	**	115	50

Model Type	Gövde Size	II 2D Sınıfı Class	Santrüfüj Kuvveti Centrifugal Force ( Kg/F ) 50Hz	Santrüfüj Kuvveti Centrifugal Force ( Kg/F ) 60Hz	Santrüfüj Kuvveti Centrifugal Force ( KN ) 50Hz	Santrüfüj Kuvveti Centrifugal Force ( KN ) 60Hz	(*)Statik Moment Statical Moment ( Kgmm ) 50Hz	(*)Statik Moment Statical Moment ( Kgmm ) 60Hz	Ağırlık Weight ( Kg ) 50Hz	Ağırlık Weight ( Kg ) 60Hz	Giriş Gücü Input Power ( W ) 50Hz	Giriş Gücü Input Power ( W ) 60Hz	Nominal Akım Nom. Current ( A ) 400V 50Hz	Nominal Akım Nom. Current ( A ) 460V 60Hz	IA / IN 50Hz	IA / IN 60Hz
KVM-75-03-001	03-b	120°	104	150	1,020	1,472	165,4	165,7	19	19	180	210	0,46	0,48	1,50	1,60
KVM-75-03-002	03-b	120°	128	185	1,256	1,815	203,6	204,3	20,5	20,5	200	230	0,50	0,51	1,50	1,80
KVM-75-04-001	04-a	120°	176	253	1,727	2,482	279,9	279,4	29	29	240	300	0,62	0,65	1,50	1,80
KVM-75-04-002	04-b	120°	277	382	2,717	3,747	440,52	421,9	34,5	34,5	300	360	0,75	0,95	1,90	2,10
KVM-75-05-001	05-b	120°	420	596	4,120	5,847	668,0	658,2	47,5	47,5	420	440	1,12	1,12	2,00	2,20
KVM-75-05-002	05-b	120°	552	794	5,415	7,789	827,2	876,9	54	53,3	450	500	1,30	1,20	2,50	2,90
KVM-75-05-003	05-c	120°	602	853	5,906	8,368	957,4	942,1	58	58,3	530	560	1,53	1,41	3,00	3,50
KVM-75-05-004	05-c	120°	712	1025	6,985	10,055	1132,3	1132,0	61,8	61,8	550	600	1,60	1,40	3,20	4,00
KVM-75-06-001	06-b	--	1025	1480	10,055	14,519	2624,0	1634,5	118,5	118,5	1100	1200	2,30	2,30	3,90	4,10
KVM-75-06-002	06-c	--	1257	1806	12,331	17,717	1999,1	1994,6	128	128	1150	1250	2,40	2,40	4,20	4,90
KVM-75-07-001	07-b	--	1689	2431	16,569	23,004	2686,1	2589,8	164	164	1600	1800	4,00	3,90	4,20	4,90
KVM-75-08-001	08-b	--	2582	3739	25,329	36,680	4106,3	4129,4	221	221	2200	2400	5,50	5,30	3,90	4,50
KVM-75-09-001	09-b	--	3938	5670	38,632	55,623	6262,8	6262,0	274	274	4500	5000	9,20	8,80	3,80	4,50
KVM-75-09-002	09-c	--	4992	7188	48,972	70,514	7939,0	7938,5	377	377	5500	6500	10,70	10,50	4,00	5,00
KVM-75-10-001	10-b	--	5560	7023	54,414	68,896	7796,0	7756,2	380	380	5800	6800	11,30	11,00	3,50	4,00
KVM-75-10-002	10-c	--	6682	9621	65,550	94,382	10626,6	10625,5	414	414	7000	8000	13,60	13,00	3,70	4,50
KVM-75-10-003	10-c	--	7560	10886	74,164	106,792	12023,0	12022,5	430	430	7500	8500	14,70	13,40	4,70	5,00
KVM-75-11-001	11-a	--	11764	14000	115,405	137,340	18708,7	15461,6	681	650	9400	9800	22,00	20,00	5,30	5,80
KVM-75-11-002	11-b	--	13463	17130	132,072	168,045	21410,7	18918,3	710	694	10800	11500	23,00	21,00	5,50	6,20

KEM P vibrasyon motorlari KVM 1

Gövde Ölçüleri -Overall Dimensions (mm)

Model Type	Gövde Size	Rif	A	B	C	D	ØE	F	G	L	M	ØN	P	Q	R	S
KVM-75-03-001	03-b	1	365	190	208	187	155	90,5	96,5	100÷105	140÷160	12	4	133	33	40	45
KVM-75-03-002	03-b	1	365	190	208	187	155	90,5	96,5	100÷105	140÷160	12	4	133	33	40	45
KVM-75-04-001	04-a	1	400	210	237	215	182	104	92	120	170	17	4	160	40	50	53,5
KVM-75-04-002	04-b	1	439	210	237	215	182	104	112,5	120	170	17	4	160	40	50	53,5
KVM-75-05-001	05-b	1	482	235,5	259	258	221	117	112	140÷150	190	18,5	4	194	50	51	56
KVM-75-05-002	05-b	1	482	235,5	259	258	221	117	112	140÷150	190	18,5	4	194	50	51	56
KVM-75-05-003	05-c	1	566	235,5	259	258	221	117	154	140÷150	190	18,5	4	194	50	51	56
KVM-75-05-004	05-c	1	566	235,5	259	258	221	177	154	140÷150	190	18,5	4	194	50	51	56
KVM-75-06-001	06-b	2	650	280	275	280	242	133	149	155	225	22	4	252,5	**	64	30
KVM-75-06-002	06-c	2	720	280	275	280	242	133	184	155	225	22	4	252,5	**	64	30
KVM-75-07-001	07-b	2	687	320	315	327	283	160	157	155	255	22	4	284	**	74	35
KVM-75-08-001	08-b	2	793	342	342	354	310	172	172	180	280	25	4	311	**	71	40
KVM-75-09-001	09-b	3	863	395	405	398	359,5	196	175	100x2	320	28	6	340	**	78	40
KVM-75-09-002	09-c	3	913	395	405	398	359,5	196	200	100x2	320	28	6	340	**	78	40
KVM-75-10-001	10-b	3	926	463	431,5	467	412	222	171	125x2	380	38	6	398	**	88	50
KVM-75-10-002	10-c	3	998	463	431,5	467	412	222	202	125x2	380	38	6	398	**	88	50
KVM-75-10-003	10-c	3	998	463	431,5	467	412	222	202	125x2	380	38	6	398	**	88	50
KVM-75-11-001	11-a	4	1050	574	515	541	486	268,5	196	140x3	480	45	8	536	**	115	50
KVM-75-11-002	11-b	4	1100	574	515	541	486	268,5	221	140x3	480	45	8	536	**	115	50

KVM Serisi
