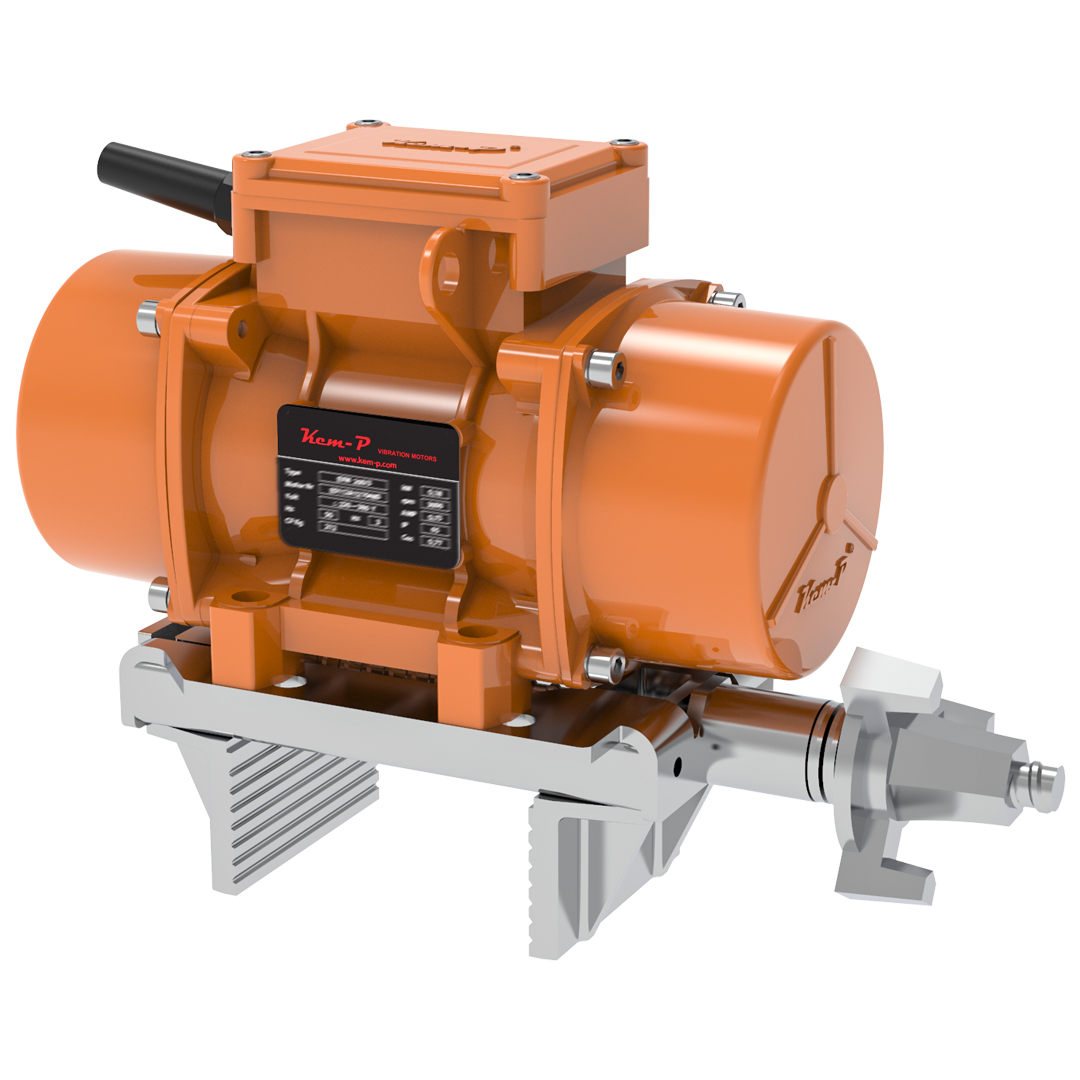

KVM/PA серии
Строительные вибрационные двигатели
Это вибрационный двигатель, предназначенный для уплотнения бетонного раствора на любых поверхностях, особенно для больших объемов бетона. Строительные вибрационные двигатели серии Kem-P KVM/PA надежны, долговечны и надежны в туннельной опалубке, колоннах и балках, надстройках и подконструкциях, бетонных трубах, огнеупорной промышленности, предварительно напряженных бетонных опалубках, вибрационных столах, всех плотноармированных опалубках и всех видах сборного производства. Это вибрационный двигатель для удобного и беспроблемного уплотнения бетона. Специально разработанные крепления (быстросъемные зажимы) сокращают время установки и перемещения. Они представляют собой высокочастотные электрические вибрационные двигатели, используемые как на сборочных предприятиях, так и на строительных площадках. Он позволяет добиться наилучших результатов при уплотнении бетона. Строительные вибрационные двигатели серии Kem-P KVM/PA, которым отдают предпочтение за их высокую эффективность работы и простоту установки, имеют сертификаты ATEX II 2D Ext b IIIC T 120C Db и IP66 для применения во взрывоопасных средах с горючей и взрывоопасной пылью.
Экспертная поддержка
Информация
- В туннельной опалубке
- В колоннах и балках
- Бетонная труба
- В формах для предварительно напряженного бетона
- На вибрационных столах
- Во всех плотных армированных формах
Благодаря возможности работы вибраторов на разных частотах они работают вдали от резонансной частоты конструкции, к которой они применяются; так что нет возможности повредить тело.
Кроме того, их эксцентриковые грузы могут быть отрегулированы для создания различных центробежных сил, чтобы клиенты могли иметь идеальную конфигурацию в соответствии с типом используемого бетона. Результатом будет превосходное уплотнение как структурно, так и эстетически.
- Различные напряжения: 3 фазы 42 В – 3 фазы 230/400 В (* допуск ± 10%)
- Фиксированная частота: 50 Гц и 200 Гц
- Рабочая температура: -20°C / +40°C
- Прочный дизайн
- Простая настройка
- Различные напряжения питания для использования в глобальном масштабе
- Кабель питания
- Пороки
- Преобразователи
- Строительный сектор
Технические документы
PSV- A Elektronik Frekans Konvertörleri - Variable Electronical Frequency Converters
Model Type | Çalışma Voltajı Operating Voltage | Şebeke Akımı Current Input | Çıkış Voltajı Voltage Output | Çıkış Akımı Current Output | Priz Sayısı Number Of Sockets |
---|---|---|---|---|---|
FK-A 50/4 | 380 V / 50Hz | 6 Amp | 42 - 55 V | 50 Amp | 4 |
FK-A 76/6 | 380 V / 50Hz | 9 Amp | 42 - 55 V | 75 Amp | 6 |
FK-A 100/8 | 380 V / 50Hz | 15 Amp | 42 - 55 V | 100 Amp | 8 |
FK-A 125/10 | 380 V / 50Hz | 19 Amp | 42 - 55 V | 125 Amp | 10 |
Model Type | Gövde Size | II 2D Sınıfı Class | Devir rpm | Santrifüj Kuvveti Centrifugal Force (Kg) | Santrifüj Kuvveti Centrifugal Force (Kn) | Ağırlık Weight (Kg) | Giriş Gücü Input Power (V) | Gerilim Voltage ( W ) | преобразователи Frequency (Hz) | Nominal Akım Nom. Current (A) |
---|---|---|---|---|---|---|---|---|---|---|
KVM-PA 400/42 | 02 | 120° | 6000 | 383 | 3,757 | 8,5 | 400 | 42-55~ | 200 | 9 |
KVM-PA 400/230 | 02 | 120° | 3000 | 293 | 2,874 | 8,5 | 400 | 230~ | 50 | 117,5 |
KVM-PA 400/400 | 02 | 120° | 3000 | 365 | 3,581 | 8,5 | 400 | 400~ | 50 | 1,3 |
KVM-PA 400/115 | 02 | 120° | 6000 | 350 | 3,434 | 8,5 | 400 | 115~ | 200 | 3,7 |
(*) Рабочий момент = 2x статический момент

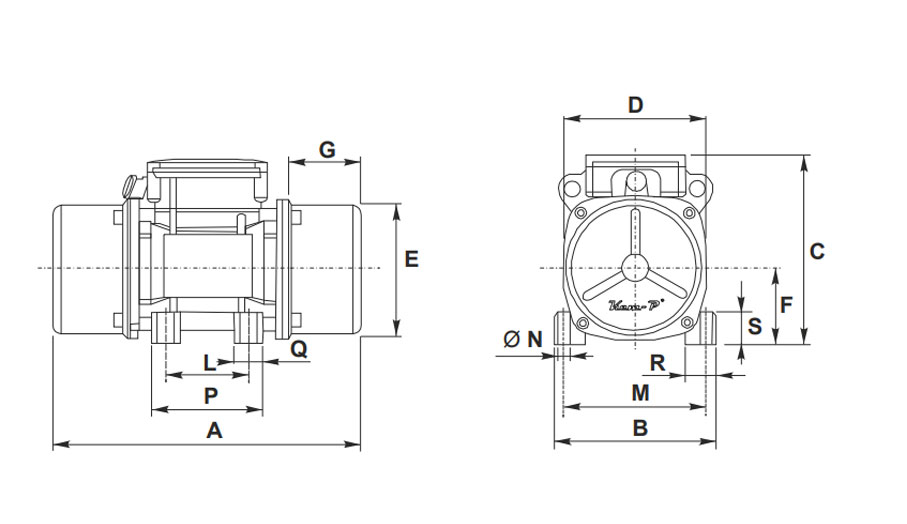

Габаритные размеры (мм) | Габаритные размеры (мм) | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Model Type | Gövde Size | Rif | A | B | C | D | ØE | F | G | L | M | ØN | P | Q | R | S |
KVM-PA 400/42 | 02 | 1 | 300 | 153 | 182 | 135 | 123 | 72 | 74,5 | 90 | 125 | 13,5 | 117 | 27 | 27 | 30 |
KVM-PA 400/230 | 02 | 1 | 300 | 153 | 182 | 135 | 123 | 72 | 74,5 | 90 | 125 | 13,5 | 117 | 27 | 27 | 30 |
KVM-PA 400/400 | 02 | 1 | 300 | 153 | 182 | 135 | 123 | 72 | 74,5 | 90 | 125 | 13,5 | 117 | 27 | 27 | 30 |
KVM-PA 400/115 | 02 | 1 | 300 | 153 | 182 | 135 | 123 | 72 | 74,5 | 90 | 125 | 13,5 | 117 | 27 | 27 | 30 |
